Jak technologia pomiaru wpływa na wiarygodność odczytów drgań w utrzymaniu ruchu

W codziennej praktyce służb utrzymania ruchu zdarza się, że dwa pomiary wykonane na tej samej maszynie dają zupełnie rozbieżne wyniki. Taka sytuacja często budzi wątpliwości co do stanu technicznego parku maszynowego. O końcowym wyniku decyduje jednak nie tylko stan samego łożyska czy wirnika. Kluczowa bywa wybrana technologia czujnika, precyzyjne miejsce jego przyłożenia oraz bieżące warunki pracy sprzętu. Zmiana obciążenia układu, wahania prędkości obrotowej czy nawet temperatura otoczenia mocno rzutują na odczytywane wartości. Zrozumienie tych zmiennych pozwala uniknąć błędnych diagnoz i niepotrzebnych przestojów produkcyjnych.

Technologie pomiaru drgań – systemy kontaktowe i lasery

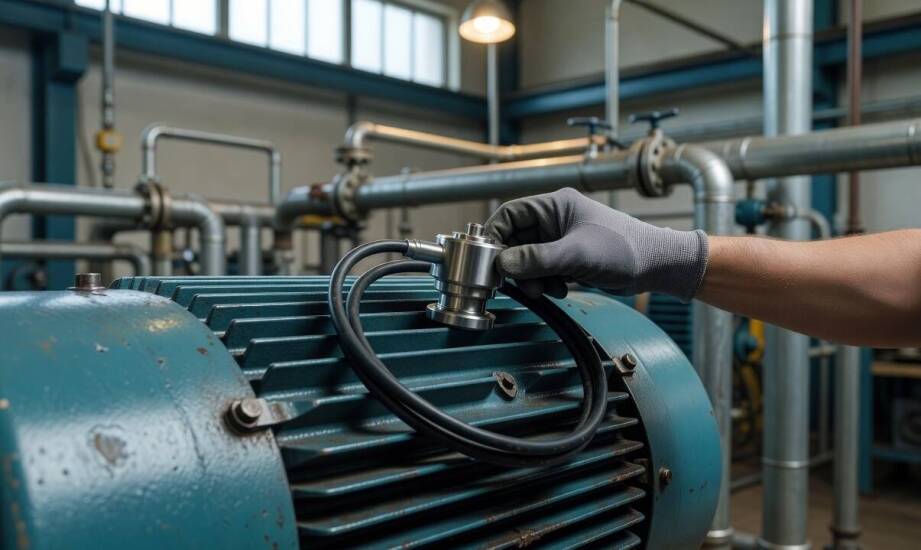

W przemyśle najczęściej wykorzystuje się kontaktowe mierniki drgań oparte na akcelerometrze piezoelektrycznym. Element ten przekształca mechaniczne przyspieszenie w proporcjonalny sygnał elektryczny, wykorzystując naturalne właściwości kryształu. Urządzenie rejestruje wstrząsy i błyskawicznie przekazuje zebrane dane do układu analizującego. Tego typu rozwiązanie doskonale sprawdza się podczas szybkich obchodów diagnostycznych. Odpowiednio dobrany miernik wibracji pozwala obsłużyć dziesiątki punktów pomiarowych w trakcie jednej zmiany roboczej. Diagnosta mocuje czujnik za pomocą magnesu lub specjalnego gwintu, co zajmuje zaledwie kilkanaście sekund. Oględziny odbywają się bez zatrzymywania linii produkcyjnej i bez zdejmowania fabrycznych osłon.

Alternatywą dla tradycyjnych czujników jest pomiar bezkontaktowy oparty na zjawisku Dopplera. Technologia laserowa umożliwia bezdotykowe badanie wibracji, co rozwiązuje problem monitorowania elementów trudno dostępnych. Dotyczy to zwłaszcza wirników dużych wentylatorów lub wałów maszyn niskoobrotowych, gdzie fizyczne zamocowanie akcelerometru grozi wypadkiem. Laser zbiera sygnał z odległości nawet kilkudziesięciu metrów, nie dodając żadnej masy do diagnozowanego obiektu. Metoda ta wymaga jednak niemal idealnych warunków optycznych. Wiązka musi wyraźnie odbijać się od badanej powierzchni, a sam przyrząd rejestrujący potrzebuje absolutnie stabilnego statywu.

Wpływ montażu czujników na powtarzalność odczytów

Sposób fizycznego połączenia czujnika z maszyną bezpośrednio determinuje zakres rejestrowanych częstotliwości. Najszersze pasmo pomiarowe gwarantuje sztywny montaż na gwint lub kołek, który idealnie przenosi falę akustyczną z korpusu. Użycie wygodnej podstawki magnetycznej wyraźnie obcina odpowiedź układu na wysokie częstotliwości. Konstruktorzy aparatury z firmy MBJ Electronics często podkreślają, że powierzchnia styku musi być idealnie czysta. Nawet cienka warstwa łuszczącej się farby, rdzy czy smaru tłumi delikatny sygnał i fałszuje końcowe wskazania na ekranie. Z kolei czas trwania odczytu warunkuje późniejszą porównywalność wyników.

Gromadzenie wiarygodnych danych wymaga żelaznej dyscypliny podczas kolejnych inspekcji. Pomiary należy wykonywać zawsze w tym samym punkcie, stosując identyczną metodę mocowania. Proste urządzenia analizujące wartość RMS prędkości drgań świetnie służą do bazowego nadzoru zgodnie z normą ISO 20816. Regularne gromadzenie takich parametrów pozwala wykryć ogólny wzrost wibracji i zaplanować działania serwisowe. Wartość RMS to jednak tylko wskaźnik poglądowy. Pojedyncza liczba na wyświetlaczu nie wskaże precyzyjnie uszkodzenia konkretnej bieżni łożyska. Kiedy ogólny poziom drgań rośnie, diagnoza wymaga głębszej analizy widmowej FFT. Rozbicie sygnału na poszczególne prążki demaskuje rzeczywiste źródło problemu mechanicznego.

Znaczenie zebranych danych w planowaniu utrzymania ruchu

Ostateczny wybór technologii pomiarowej wynika wprost z charakteru diagnozowanego układu i celu stawianego przed służbami technicznymi. Tradycyjne, kontaktowe akcelerometry stanowią podstawę przy szybkich, rutynowych weryfikacjach całego parku maszynowego. Metody laserowe wkraczają do akcji dopiero tam, gdzie bezpośredni dostęp do wirnika grozi zniszczeniem sprzętu lub zagraża bezpieczeństwu pracownika. Każde z tych narzędzi dostarcza nieco innych informacji, dlatego należy dobierać je świadomie.

Sama technologia nie gwarantuje jednak sukcesu bez odpowiedniej procedury. Tylko ścisłe zachowanie powtarzalnych warunków odczytu pozwala budować miarodajne trendy historyczne. Stabilne i poprawne metodologicznie zbieranie parametrów zamienia chaotyczne liczby w wartościową wiedzę. Dzięki temu działy mechaniczne przestają działać w trybie gaszenia pożarów i mogą precyzyjnie planować przestoje remontowe. Wczesne wykrycie anomalii chroni zakłady przed awariami krytycznymi i zauważalnie obniża koszty wymiany uszkodzonych podzespołów.
